มี Drawing แต่ไม่มีคนผลิตตามแบบ? WTN Intertrade ช่วยอะไรได้บ้าง

มี Drawing อยู่ในมือ แต่ยังไม่รู้ว่าจะส่งให้ใครผลิต หรือไม่แน่ใจว่าโรงงานสามารถผลิตชิ้นงานตามแบบได้จริงหรือไม่?

สำหรับงานโครงการ โดยเฉพาะงานที่เกี่ยวข้องกับ งานโลหะตามแบบ (Fabrication) การมี Drawing อย่างเดียวอาจยังไม่เพียงพอ เพราะผู้ผลิตต้องนำข้อมูลจากแบบไปแปลงเป็นกระบวนการผลิตจริง ตั้งแต่การเลือกวัสดุ การตัด การพับหรือดัด การเชื่อมประกอบ ไปจนถึงการตรวจสอบและเตรียมผิว

WTN Intertrade ให้บริการทั้งผลิตภัณฑ์มาตรฐานและงานผลิตโลหะตามแบบ เพื่อช่วยให้ Engineer, Procurement, Contractor และ Project Owner สามารถนำ Drawing ไปสู่ขั้นตอนการผลิตได้อย่างเป็นระบบ

1. มี Drawing แล้ว แต่ไม่รู้จะส่งผลิตที่ไหน?

ในงานโครงการ Drawing ทำหน้าที่เป็นข้อมูลสำคัญสำหรับสื่อสารรายละเอียดของชิ้นงานระหว่าง Engineer, Procurement, Contractor และผู้ผลิต

แต่การมีแบบไม่ได้หมายความว่าทุกโรงงานจะสามารถผลิตตามแบบได้ทันที เพราะผู้ผลิตยังต้องพิจารณาว่าแบบนั้นสามารถนำไปผลิตด้วยกระบวนการใด ใช้วัสดุอะไร ต้องใช้เครื่องจักรหรือวิธีการประกอบแบบไหน และมีข้อกำหนดด้านคุณภาพหรือการเคลือบผิวอย่างไร

ดังนั้น สิ่งสำคัญจึงไม่ใช่เพียง “มี Drawing หรือไม่” แต่คือการเลือกผู้ผลิตที่สามารถอ่านแบบและประเมินรายละเอียดเพื่อนำไปสู่กระบวนการผลิตจริงได้

สำหรับงานที่ต้องการผู้ผลิตตามแบบ WTN Intertrade สามารถรับพิจารณางานโลหะตาม Drawing และประเมินกระบวนการผลิตที่เกี่ยวข้องตามรายละเอียดของแต่ละงาน

2. Drawing ที่พร้อมผลิต ควรมีข้อมูลอะไรบ้าง?

ก่อนส่ง Drawing ให้ผู้ผลิต ควรตรวจสอบว่าข้อมูลสำคัญในแบบระบุไว้เพียงพอหรือไม่ เช่น

• ขนาดและมิติของชิ้นงาน
• ชนิดและเกรดของวัสดุ
• ความหนาของวัสดุ
• ตำแหน่งและขนาดรูเจาะ
• มุมพับหรือรายละเอียดการดัด
• รายละเอียดรอยเชื่อมและการประกอบ
• ค่าความคลาดเคลื่อน (Tolerance) ที่ต้องการ
• การเตรียมผิวหรือการเคลือบผิว
• จำนวนที่ต้องการผลิต
• เลขที่แบบและ Revision ล่าสุด
• ข้อกำหนดเฉพาะของโครงการหรือมาตรฐานที่เกี่ยวข้อง

ข้อมูลเหล่านี้ช่วยให้ผู้ผลิตเข้าใจ Scope ของงาน และนำไปประเมินกระบวนการผลิต รวมถึงต้นทุนและระยะเวลาที่เกี่ยวข้องได้ชัดเจนขึ้น

ในกรณีที่ Drawing ระบุเรื่อง Tolerance หรือมาตรฐานการผลิต เช่น ISO 2768 ควรตรวจสอบด้วยว่าโครงการกำหนดให้ใช้มาตรฐานหรือ Edition ใด เพื่อให้ผู้ผลิตและผู้ว่าจ้างใช้เกณฑ์เดียวกัน

3. จาก Drawing สู่ชิ้นงานจริง ต้องผ่านกระบวนการอะไรบ้าง?

หลังจากได้รับ Drawing ผู้ผลิตจะต้องแปลงรายละเอียดในแบบให้เป็นกระบวนการผลิตที่เหมาะสม โดยกระบวนการอาจแตกต่างกันไปตามรูปทรง วัสดุ และข้อกำหนดของชิ้นงาน

โดยทั่วไปอาจประกอบด้วย

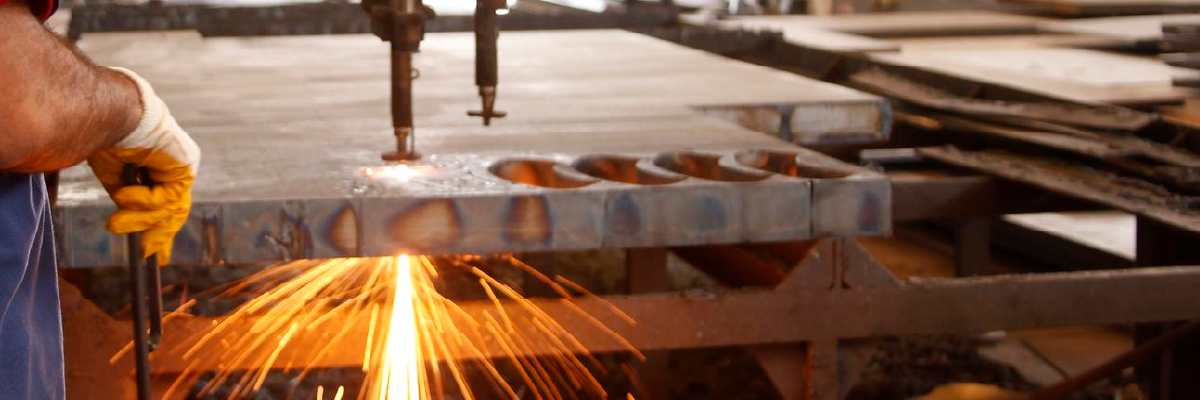

1. Cutting — การตัด
ตัดวัสดุตามขนาดและรูปทรงที่ระบุใน Drawing เช่น งานตัดด้วยเครื่อง CNC หรือกระบวนการตัดที่เหมาะสมกับวัสดุและความหนา

2. Bending / Forming — การพับและขึ้นรูป
นำชิ้นงานที่ผ่านการตัดมาพับ ดัด หรือขึ้นรูปตามมุมและรูปทรงที่กำหนด

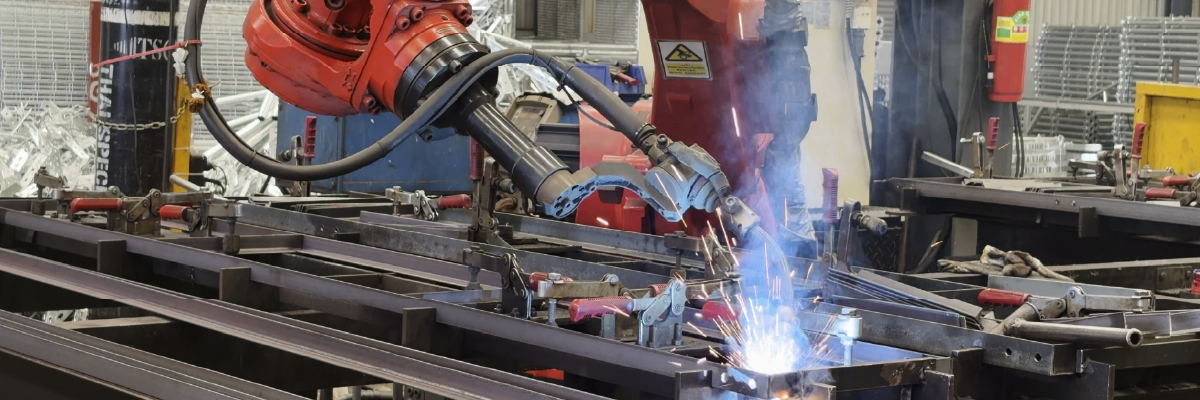

3. Welding / Assembly — การเชื่อมและประกอบ
สำหรับชิ้นงานที่มีหลายส่วน จะต้องประกอบและเชื่อมตามรายละเอียดในแบบ โดยต้องควบคุมตำแหน่งและขนาดของชิ้นงานให้สอดคล้องกับ Drawing

4. Inspection — การตรวจสอบ
ตรวจสอบขนาด รูเจาะ ตำแหน่ง จุดเชื่อม และรายละเอียดอื่น ๆ ตามข้อกำหนดก่อนส่งมอบ

หากมีข้อกำหนดด้านผิว เช่น การชุบสังกะสีแบบจุ่มร้อน (Hot-Dip Galvanizing: HDG) ก็จะมีขั้นตอนการเตรียมผิวและส่งชิ้นงานเข้าสู่กระบวนการเคลือบผิวเพิ่มเติมตามข้อกำหนดของงาน

4. WTN Intertrade รับผลิตงานอะไรตาม Drawing ได้บ้าง?

WTN Intertrade มีบริการที่เกี่ยวข้องกับการผลิตชิ้นส่วนโลหะตามแบบหลายกระบวนการ โดยขอบเขตงานจะขึ้นอยู่กับรายละเอียดและข้อกำหนดของแต่ละโครงการ เช่น

• CNC Cutting สำหรับตัดชิ้นงานตามรูปแบบที่กำหนด
• Bending / Forming สำหรับพับและขึ้นรูปชิ้นงาน
• Welding / Assembly สำหรับเชื่อมและประกอบชิ้นงาน
• งาน Thread Rolling และชิ้นส่วนประเภท Bolt / Stud ตามแบบ
• งานชิ้นส่วน เช่น L-Bolt, J-Bolt, I-Bolt และ Sag Rod
• งานที่มีความต้องการขนาดเกลียวตั้งแต่ M6–M42 ตามขอบเขตการผลิต
• งานเตรียมผิวและ Hot-Dip Galvanizing (HDG) สำหรับชิ้นงานที่มีข้อกำหนดด้านการป้องกันการกัดกร่อน

สำหรับงานชุบสังกะสีแบบจุ่มร้อน หาก Drawing หรือ Specification ระบุมาตรฐาน เช่น ASTM A123/A123M ควรตรวจสอบ Edition และข้อกำหนดที่โครงการระบุให้ตรงกันก่อนเริ่มผลิต

ทั้งนี้ การรับผลิตแต่ละงานต้องพิจารณาจาก Drawing, วัสดุ, ขนาด, จำนวน, Tolerance และข้อกำหนดของโครงการเป็นรายกรณี

5. Engineer, Procurement และ Contractor ควรเตรียมอะไรให้ผู้ผลิต?

การเตรียมข้อมูลตั้งแต่ต้นช่วยให้การประเมินงานและการสื่อสารระหว่างผู้ว่าจ้างกับผู้ผลิตมีความชัดเจนมากขึ้น

Engineer

ควรตรวจสอบว่า Drawing ระบุรายละเอียดทางวิศวกรรมที่จำเป็น เช่น วัสดุ ขนาด Tolerance จุดเชื่อม การเคลือบผิว และมาตรฐานที่เกี่ยวข้อง รวมถึงระบุ Revision ล่าสุดให้ชัดเจน

Procurement

นอกจากเปรียบเทียบราคา ควรตรวจสอบ Scope ของแต่ละใบเสนอราคา ด้วยว่าแต่ละรายรวมกระบวนการอะไรบ้าง เช่น ค่าผลิต ค่าประกอบ ค่าชุบผิว ค่าตรวจสอบ และค่าขนส่ง เพื่อให้สามารถเปรียบเทียบข้อเสนอได้บนขอบเขตงานเดียวกัน

Contractor

ควรควบคุม Drawing และ Revision ให้เป็นเวอร์ชันเดียวกันตลอดกระบวนการ รวมถึงแจ้งผู้ผลิตทันทีหากมีการแก้ไขแบบหรือข้อกำหนดของโครงการ

ข้อมูลที่ควรเตรียมให้ผู้ผลิตจึงอาจประกอบด้วย Drawing + Specification + BOQ/Quantity + Material Requirement + Surface Treatment + Delivery Requirement ตามความเหมาะสมของงาน

6. Workflow จาก Drawing สู่ชิ้นงาน

เมื่อข้อมูลพร้อม กระบวนการทำงานสามารถแบ่งออกเป็นขั้นตอนหลัก ๆ ได้ดังนี้

1. Prepare Drawing
จัดเตรียม Drawing และตรวจสอบ Revision ล่าสุด

2. Send Specification
ส่ง Specification, BOQ/Quantity และข้อกำหนดอื่น ๆ ที่เกี่ยวข้องให้ผู้ผลิต

3. Technical Review
ผู้ผลิตพิจารณารายละเอียดแบบ วัสดุ กระบวนการผลิต และข้อกำหนดทางเทคนิค

4. Quotation
ประเมินต้นทุนและจัดทำใบเสนอราคาตาม Scope ที่ตกลงกัน

5. Production
หลังยืนยันรายละเอียดและเงื่อนไขการผลิต จึงเข้าสู่กระบวนการผลิตตามแบบ

6. Inspection & Delivery
ตรวจสอบชิ้นงานตามข้อกำหนด ก่อนดำเนินการจัดส่งและส่งมอบ

การแบ่งขั้นตอนลักษณะนี้ช่วยให้แต่ละฝ่ายเห็นภาพตั้งแต่การส่งแบบจนถึงการส่งมอบ และช่วยลดความคลาดเคลื่อนในการสื่อสารระหว่างผู้ว่าจ้างกับผู้ผลิต

มี Drawing แล้ว ส่งให้ WTN ประเมินได้เลย

หากคุณมี Drawing อยู่แล้ว แต่กำลังมองหาผู้ผลิตสำหรับงานโลหะตามแบบ สามารถส่งรายละเอียดให้ WTN Intertrade พิจารณาได้

เอกสารที่ควรส่งมาพร้อมกัน ได้แก่

Drawing + Specification + BOQ/Quantity + ข้อกำหนดวัสดุและการเคลือบผิว

ทีมงานสามารถนำข้อมูลดังกล่าวไปพิจารณาขอบเขตงานและกระบวนการผลิตที่เกี่ยวข้อง เพื่อประเมินความเหมาะสมของงานก่อนเข้าสู่ขั้นตอนเสนอราคาและผลิตจริง

การมี Drawing เป็นจุดเริ่มต้นของการผลิต แต่การเปลี่ยนแบบให้เป็นชิ้นงานจริงยังต้องอาศัยการตีความแบบ การวางกระบวนการผลิต และการควบคุมรายละเอียดตั้งแต่ต้นจนจบ

สำหรับงาน Fabrication และงานโลหะตามแบบ การเตรียม Drawing และ Specification ให้ชัดเจน พร้อมเลือกผู้ผลิตที่สามารถรองรับกระบวนการที่งานต้องการ จะช่วยให้การประเมินและการผลิตเป็นไปอย่างมีระบบมากขึ้น

มี Drawing แล้ว ไม่จำเป็นต้องเริ่มจากศูนย์ — ส่งแบบและรายละเอียดงานให้ WTN Intertrade ช่วยประเมินขอบเขตการผลิตได้
