Wireway กับการจัดระเบียบสายไฟในโรงงาน: ทางเลือกสำหรับแนวสายที่เป็นระเบียบและดูแลรักษาง่าย

สายไฟในโรงงานเริ่มมีจำนวนมากและจัดระเบียบได้ยาก? เมื่อแนวสายเพิ่มขึ้น การเลือก Wireway ไม่ควรพิจารณาเพียงขนาดรางหรือราคา แต่ควรเริ่มจากลักษณะการติดตั้งจริง เพื่อให้รางรองรับสายได้เหมาะสม เปิดตรวจสอบได้สะดวก และตอบโจทย์การใช้งานในระยะยาว

บทความนี้เน้น Wireway โดยเฉพาะ ตั้งแต่ความหมาย ลักษณะการใช้งาน จุดเด่น การเลือกสเปก ไปจนถึงข้อควรพิจารณาสำหรับโรงงาน ฝ่ายจัดซื้อ ผู้รับเหมา ช่าง และเจ้าของโครงการ โดยไม่รวมผลิตภัณฑ์ Cable Management ประเภทอื่น

Wireway คืออะไร และทำไมจึงเหมาะกับงานจัดระเบียบสายไฟในโรงงาน

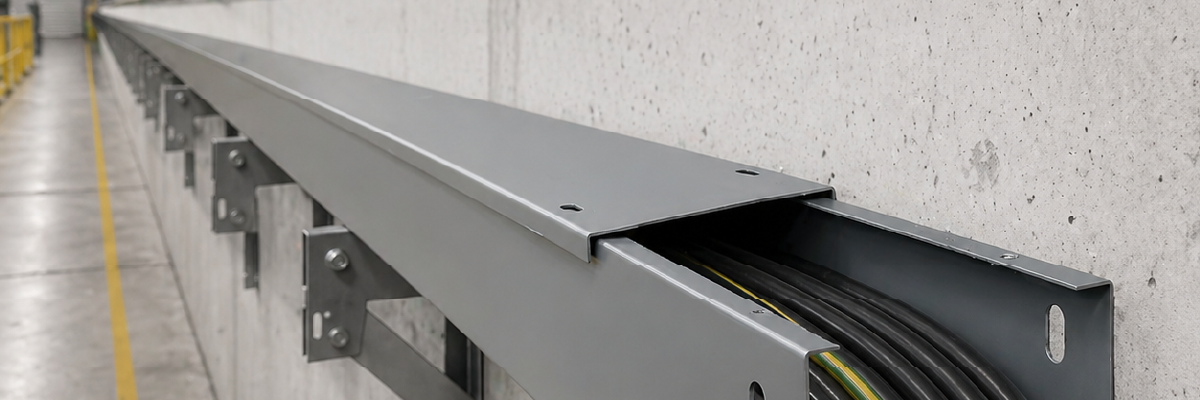

Wireway หรือรางเดินสายไฟแบบปิด เป็นรางโลหะที่มีฝาปิดแบบถอดได้หรือเปิดได้ สำหรับบรรจุและป้องกันสายไฟ โดยติดตั้งรางให้เป็นระบบก่อน แล้วจึงนำสายไฟเข้าจัดวางภายในราง ตามนิยามของมาตรฐาน NEC Article 376

ลักษณะสำคัญของ Wireway คือการมีพื้นที่ภายในสำหรับวางสายและฝาปิดสำหรับเข้าถึงสาย จึงเหมาะกับงานที่ต้องการให้แนวสายดูเป็นระเบียบ และยังสามารถเปิดตรวจสอบหรือปรับปรุงสายภายในได้ตามความเหมาะสมของระบบ

ในบริบทของโรงงาน Wireway จึงเป็นอีกทางเลือกสำหรับงานเดินสายที่ต้องการจัดแนวสายให้ชัดเจน โดยเฉพาะบริเวณที่มีสายจำนวนมากรวมอยู่ในแนวเดียวกัน หรือจุดที่ต้องการความเรียบร้อยของระบบไฟฟ้าและการเข้าถึงสายเพื่อบำรุงรักษา

ข้อควรรู้: Wireway ไม่ได้หมายความว่าเป็นรางที่ป้องกันสายไฟได้ทุกสภาพแวดล้อม การเลือกใช้งานต้องสัมพันธ์กับสภาพพื้นที่และข้อกำหนดของผลิตภัณฑ์เสมอ

จุดเด่นของ Wireway สำหรับงานโรงงาน

1. ช่วยจัดระเบียบแนวสายให้เป็นระบบ

เมื่อสายไฟมีจำนวนมาก การปล่อยให้สายกระจายหรือรวมกันโดยไม่มีแนวทางที่ชัดเจน อาจทำให้การตรวจสอบและการแก้ไขงานทำได้ยาก Wireway ช่วยรวบรวมสายให้อยู่ในแนวรางเดียวกัน ทำให้การจัดวางสายและการเข้าถึงสายภายในมีโครงสร้างมากขึ้น

จุดเด่นนี้เหมาะกับพื้นที่ที่ต้องการความเรียบร้อยของแนวสาย เช่น บริเวณตู้ไฟ จุดรวมสาย หรือแนวเดินสายที่ต้องการกำหนดเส้นทางให้ชัดเจน

2. มีฝาปิดสำหรับป้องกันและเข้าถึงสาย

Wireway มีฝาปิดที่สามารถถอดหรือเปิดได้ตามรูปแบบของผลิตภัณฑ์ จึงช่วยให้สายอยู่ภายในรางแทนการปล่อยให้สัมผัสกับสภาพแวดล้อมโดยตรง และยังเปิดเข้าตรวจสอบสายได้เมื่อจำเป็น

อย่างไรก็ตาม ฝาปิดไม่ได้ทำให้ Wireway ทุกชนิดเหมาะกับพื้นที่เปียก ฝุ่นมาก หรือมีสารกัดกร่อน การใช้งานภายนอกอาคารหรือพื้นที่เปียกต้องเลือกชนิดที่ได้รับการออกแบบและรับรองให้เหมาะกับสภาพแวดล้อมนั้น

3. เหมาะกับงานที่ต้องการเข้าถึงสายภายใน

Wireway เป็นทางเลือกที่น่าสนใจเมื่อระบบต้องการเข้าถึงสายเพื่อการตรวจสอบ การต่อสาย หรือการปรับปรุงระบบในจุดที่เหมาะสม โดยเฉพาะบริเวณที่มีการรวมสายหรือมีอุปกรณ์หลายจุดอยู่ใกล้กัน

สำหรับโรงงานที่มีการปรับเปลี่ยนเครื่องจักรหรือระบบไฟฟ้าในอนาคต การวางแนว Wireway ให้มีตำแหน่งเปิดตรวจสอบได้ จึงเป็นประเด็นที่ควรพิจารณาตั้งแต่ขั้นตอนออกแบบ

Wireway เหมาะกับงานแบบใดในโรงงาน

การเลือก Wireway ควรเริ่มจาก Layout ของพื้นที่ ปริมาณสาย ลักษณะสาย และพื้นที่ติดตั้ง ไม่ใช่เลือกจากชื่อผลิตภัณฑ์เพียงอย่างเดียว

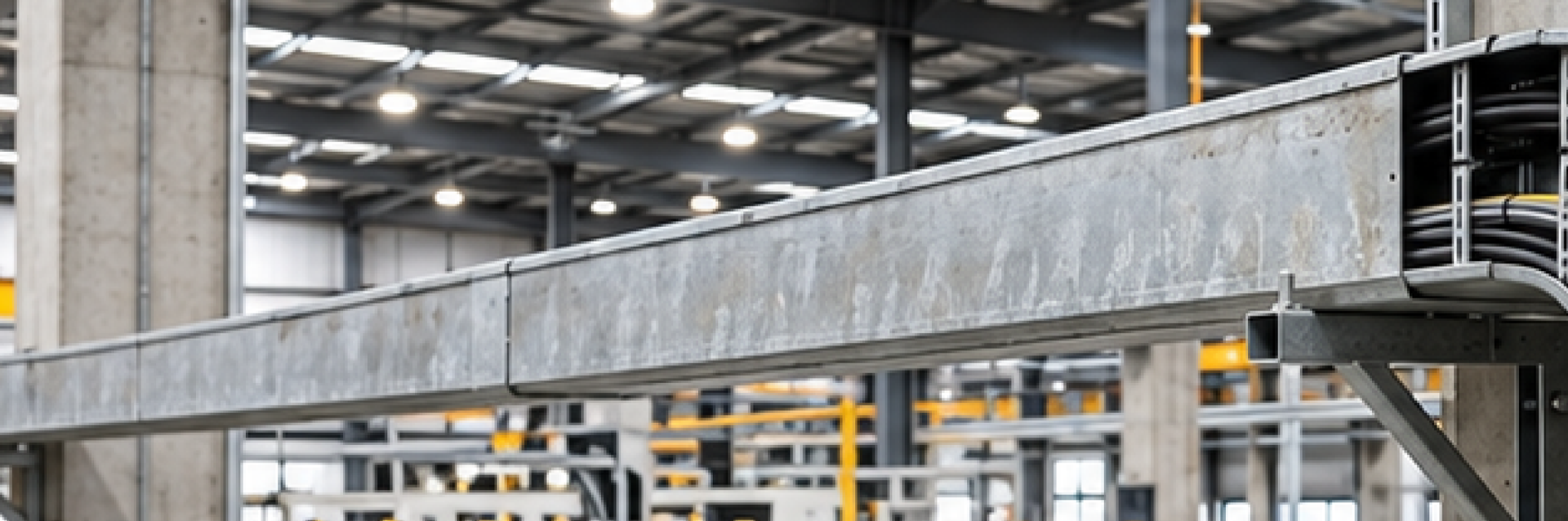

งานที่ต้องการรวมสายไว้ในแนวเดียวกัน

Wireway เหมาะกับงานที่มีสายหลายเส้นเดินไปในทิศทางเดียวกัน และต้องการให้แนวสายมีความเรียบร้อย เช่น แนวเดินสายภายในพื้นที่ผลิต หรือแนวสายที่เชื่อมต่อระหว่างจุดติดตั้งต่าง ๆ

งานที่ต้องการเปิดตรวจสอบสายได้

หากมีจุดที่ต้องตรวจสอบหรือปรับปรุงสายเป็นระยะ Wireway ที่มีฝาปิดเปิดได้จึงเป็นทางเลือกที่ควรพิจารณา โดยต้องออกแบบตำแหน่งรางให้เข้าถึงได้จริงหลังติดตั้ง

งานที่ต้องการความเรียบร้อยของพื้นที่ติดตั้ง

ในพื้นที่โรงงานที่มีข้อจำกัดด้านการจัดวางอุปกรณ์ การใช้ Wireway อาจช่วยให้แนวสายอยู่ในขอบเขตที่กำหนดได้ชัดเจนขึ้น ทั้งยังช่วยให้การตรวจสอบแนวสายทำได้เป็นระบบมากขึ้น

การเลือก Wireway ให้สัมพันธ์กับงานจริง

1. เริ่มจาก Layout และแนวเดินสาย

ก่อนเลือกขนาด Wireway ควรดูว่าแนวสายจะเดินผ่านจุดใดบ้าง มีการเลี้ยวหรือเปลี่ยนทิศทางมากน้อยเพียงใด และตำแหน่งติดตั้งสามารถเปิดฝาเพื่อตรวจสอบสายได้หรือไม่

หากเลือกขนาดรางโดยไม่ดู Layout อาจเกิดปัญหาเรื่องพื้นที่ติดตั้ง การเข้าถึงฝาปิด หรือการจัดวางสายภายในภายหลังได้

2. พิจารณาปริมาณสายและพื้นที่ภายในราง

การเลือกขนาด Wireway ต้องสัมพันธ์กับจำนวนสายและขนาดสายที่จะติดตั้งจริง ไม่ควรเลือกจากจำนวนสายโดยประมาณเพียงอย่างเดียว เพราะสายแต่ละชนิดมีขนาดและข้อกำหนดต่างกัน

ควรตรวจสอบพื้นที่ภายในรางให้เพียงพอกับจำนวนและขนาดสาย โดยพิจารณาข้อกำหนดการบรรจุสายตามมาตรฐานที่โครงการอ้างอิง เช่น NEC Article 376.22 รวมถึงข้อกำหนดของผู้ผลิตและแบบติดตั้ง

3. พิจารณาลักษณะสายที่จะติดตั้ง

ลักษณะสายมีผลต่อการเลือก Wireway เช่น ขนาดสาย ความแข็งของสาย และลักษณะการเดินสายภายในราง

การเลือก Wireway จึงควรพิจารณาว่าสายที่จะติดตั้งสามารถจัดวางภายในรางได้เหมาะสมหรือไม่ รวมถึงมีพื้นที่เพียงพอสำหรับการติดตั้งและการเข้าถึงสายตามความจำเป็นของงาน

4. พิจารณาพื้นที่ติดตั้งและสภาพแวดล้อม

Wireway แต่ละชนิดมีข้อกำหนดการใช้งานแตกต่างกัน การเลือกใช้งานจึงต้องดูสภาพแวดล้อมของพื้นที่ติดตั้ง เช่น พื้นที่ภายในอาคาร พื้นที่ภายนอกอาคาร หรือพื้นที่ที่มีความชื้น

มาตรฐาน NEC ระบุข้อกำหนดเกี่ยวกับการใช้งาน Wireway ในพื้นที่เปียกและข้อจำกัดในพื้นที่ที่มีความเสี่ยงต่อความเสียหายทางกายภาพรุนแรงหรือสภาพแวดล้อมที่มีการกัดกร่อนรุนแรง

5. พิจารณาวัสดุและการป้องกันสนิม

Wireway ที่ใช้ในโรงงานอาจมีวัสดุและการป้องกันสนิมแตกต่างกันตามผลิตภัณฑ์และการใช้งาน เช่น เหล็กที่ผ่านการป้องกันสนิม หรือวัสดุที่เหมาะกับสภาพแวดล้อมเฉพาะ

ตัวอย่างเช่น ข้อกำหนดงานระบบไฟฟ้าของหน่วยงานไทยบางโครงการระบุการใช้ Wireway ที่ผ่านการป้องกันสนิมและมีฝาครอบปิด รวมถึงกำหนดวัสดุหรือความหนาตามรายการประกอบแบบ

สำหรับฝ่ายจัดซื้อและผู้รับเหมา ควรตรวจสอบวัสดุ ความหนา การป้องกันสนิม และรูปแบบฝาปิดจากสเปกของโครงการหรือผู้ผลิตก่อนสั่งซื้อ ไม่ควรใช้คำว่า “Wireway” เป็นตัวกำหนดสเปกเพียงอย่างเดียว

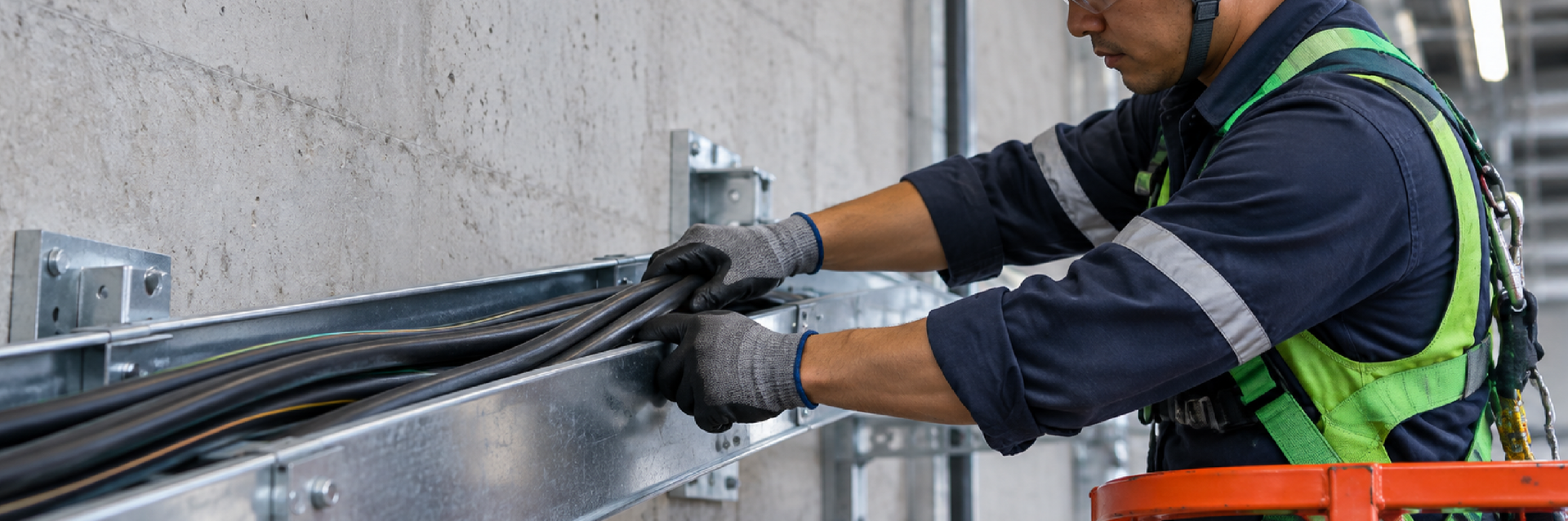

ข้อควรพิจารณาด้านการติดตั้ง Wireway

การติดตั้ง Wireway ควรสัมพันธ์กับโครงสร้างและแนวเดินสายจริง เพื่อให้รางอยู่ในตำแหน่งที่เหมาะสมและสามารถเข้าถึงสายได้ตามความจำเป็น

ประเด็นที่ควรตรวจสอบ ได้แก่

• ตำแหน่งติดตั้ง: ต้องไม่กีดขวางการทำงานของเครื่องจักรหรือการเข้าถึงพื้นที่
• การยึดราง: ต้องเป็นไปตามข้อกำหนดของผลิตภัณฑ์และแบบติดตั้ง
• การจัดวางสาย: ต้องมีพื้นที่เพียงพอและเป็นไปตามข้อกำหนดที่เกี่ยวข้อง
• การเข้าถึงฝาปิด: ควรสามารถเปิดตรวจสอบสายได้จริงหลังติดตั้ง
• การเปลี่ยนทิศทาง: ต้องพิจารณารัศมีการดัดสายและพื้นที่ภายในรางตามลักษณะสาย

ตัวอย่างข้อกำหนดงานระบบไฟฟ้าของโครงการในประเทศไทยบางแห่งระบุให้ยึด Wireway กับโครงสร้างอาคารตามระยะที่กำหนด และมี Cable Support ภายในรางตามระยะที่ระบุในรายการประกอบแบบ

ทั้งนี้ ระยะยึดรางและการรองรับสายต้องตรวจสอบจากแบบติดตั้งและข้อกำหนดของโครงการจริง ไม่ควรนำตัวเลขจากโครงการหนึ่งไปใช้กับทุกงานโดยอัตโนมัติ

Wireway กับการดูแลรักษาระบบในระยะยาว

การจัดระเบียบสายไฟไม่ได้จบเพียงการติดตั้งรางให้เรียบร้อย แต่ควรคำนึงถึงการตรวจสอบและการปรับปรุงระบบในอนาคตด้วย

Wireway จึงเป็นทางเลือกที่ควรพิจารณาในงานที่ต้องการให้สายอยู่ในแนวที่ชัดเจน และมีจุดเข้าถึงสายที่เหมาะสมกับการใช้งาน โดยเฉพาะพื้นที่ที่อาจมีการปรับเปลี่ยนสายหรืออุปกรณ์ในอนาคต

อย่างไรก็ตาม การเลือก Wireway ไม่ได้หมายความว่าจะช่วยลดปัญหาทุกด้านของระบบไฟฟ้าได้โดยอัตโนมัติ การจัดระเบียบสายที่ดีควรเริ่มจากการออกแบบแนวเดินสาย การกำหนดขนาดราง และการติดตั้งตามข้อกำหนดที่เกี่ยวข้อง

Checklist ก่อนเลือก Wireway สำหรับโครงการ

สำหรับโรงงาน ฝ่ายจัดซื้อ ผู้รับเหมา ช่าง และเจ้าของโครงการ สามารถใช้รายการตรวจสอบต่อไปนี้เป็นแนวทางเบื้องต้น

• Layout ชัดเจนหรือไม่? มีแนวเดินสายและตำแหน่งติดตั้ง Wireway ที่เหมาะสม
• ปริมาณสายเหมาะกับขนาดรางหรือไม่? ตรวจสอบพื้นที่ภายในและข้อกำหนดการบรรจุสาย
• ลักษณะสายตรงกับงานหรือไม่? พิจารณาขนาดสายและการจัดวางภายในราง
• พื้นที่ติดตั้งเหมาะกับ Wireway หรือไม่? ตรวจสอบสภาพแวดล้อมและข้อกำหนดของผลิตภัณฑ์
• สเปกตรงกับโครงการหรือไม่? ตรวจสอบวัสดุ ความหนา การป้องกันสนิม และรูปแบบฝาปิด
• เปิดตรวจสอบสายได้จริงหรือไม่? พิจารณาตำแหน่งติดตั้งและการเข้าถึงฝาปิด

สรุป: Wireway เป็นอีกตัวเลือกสำหรับแนวสายที่ต้องการความเป็นระเบียบ

Wireway เป็นรางเดินสายไฟแบบปิดที่ช่วยจัดระเบียบสายและป้องกันสายภายในราง พร้อมเปิดให้เข้าถึงสายได้ตามความเหมาะสมของการติดตั้ง จึงเป็นอีกทางเลือกที่ควรพิจารณาในงานโรงงานที่ต้องการจัดแนวสายให้ชัดเจน

หัวใจสำคัญของการเลือก Wireway คือการเลือกให้สัมพันธ์กับ Layout ปริมาณสาย ลักษณะสาย และพื้นที่ติดตั้ง รวมถึงตรวจสอบวัสดุ ขนาด และข้อกำหนดของผลิตภัณฑ์ให้ตรงกับงานจริง

สำหรับผู้ที่กำลังวางแผนระบบไฟฟ้าในโรงงาน การเริ่มต้นจากข้อมูลหน้างานและสเปกที่ชัดเจน จะช่วยให้การเลือก Wireway มีความเหมาะสมกับโครงการมากขึ้น
