Wireway 🆚 Cable Tray ต่างกันอย่างไร? สรุปชัด เจาะลึกงานสเปก

ในการออกแบบระบบไฟฟ้าโรงงานหรืออาคารสูง การเลือก “ทางเดินสายไฟ” ให้ถูกต้องตามมาตรฐานไม่ใช่แค่เรื่องของความสวยงาม แต่คือเรื่องของ ความปลอดภัย และ ความคุ้มค่าในระยะยาว วันนี้เราจะมาเจาะลึกความแตกต่างระหว่าง Wireway และ Cable Tray เพื่อให้คุณเลือกใช้ได้ตรงตามสเปกงานมากที่สุด

1. Wireway (รางเดินสายไฟแบบมีฝาปิด)

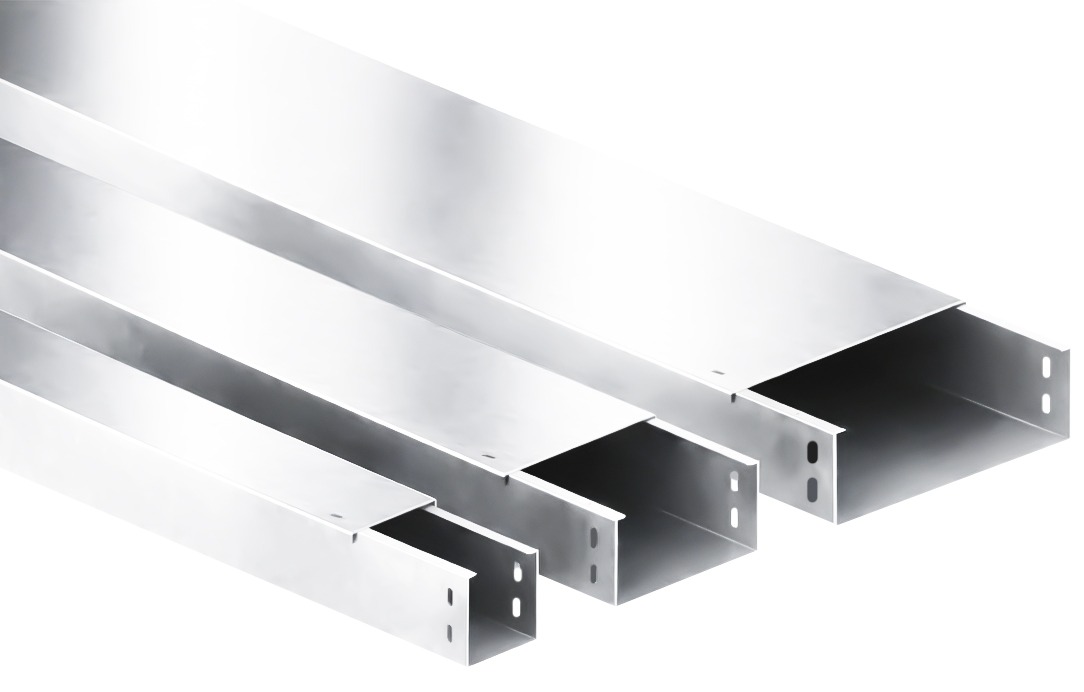

Wireway หรือที่เรามักเรียกว่า “รางวายเวย์” มีลักษณะเป็นรางเหล็กพับสี่เหลี่ยมและ มีฝาปิดมิดชิด

• ลักษณะเด่น: ป้องกันสายไฟจากฝุ่น ความชื้น และแมลงได้ดีเยี่ยม
• การระบายอากาศ: ระบายความร้อนได้น้อยกว่า เนื่องจากเป็นระบบปิด
• ประเภทสายที่ใช้: ส่วนใหญ่ใช้กับสายไฟทั่วไป (Insulated Conductors) เช่น THW
• ข้อจำกัดทางสเปก: ตามมาตรฐาน จำนวนสายที่บรรจุต้องมีพื้นที่หน้าตัดรวมกันไม่เกิน 20% ของพื้นที่หน้าตัดภายในราง เพื่อป้องกันการสะสมความร้อน

2. Cable Tray (รางเคเบิลแบบเปิด)

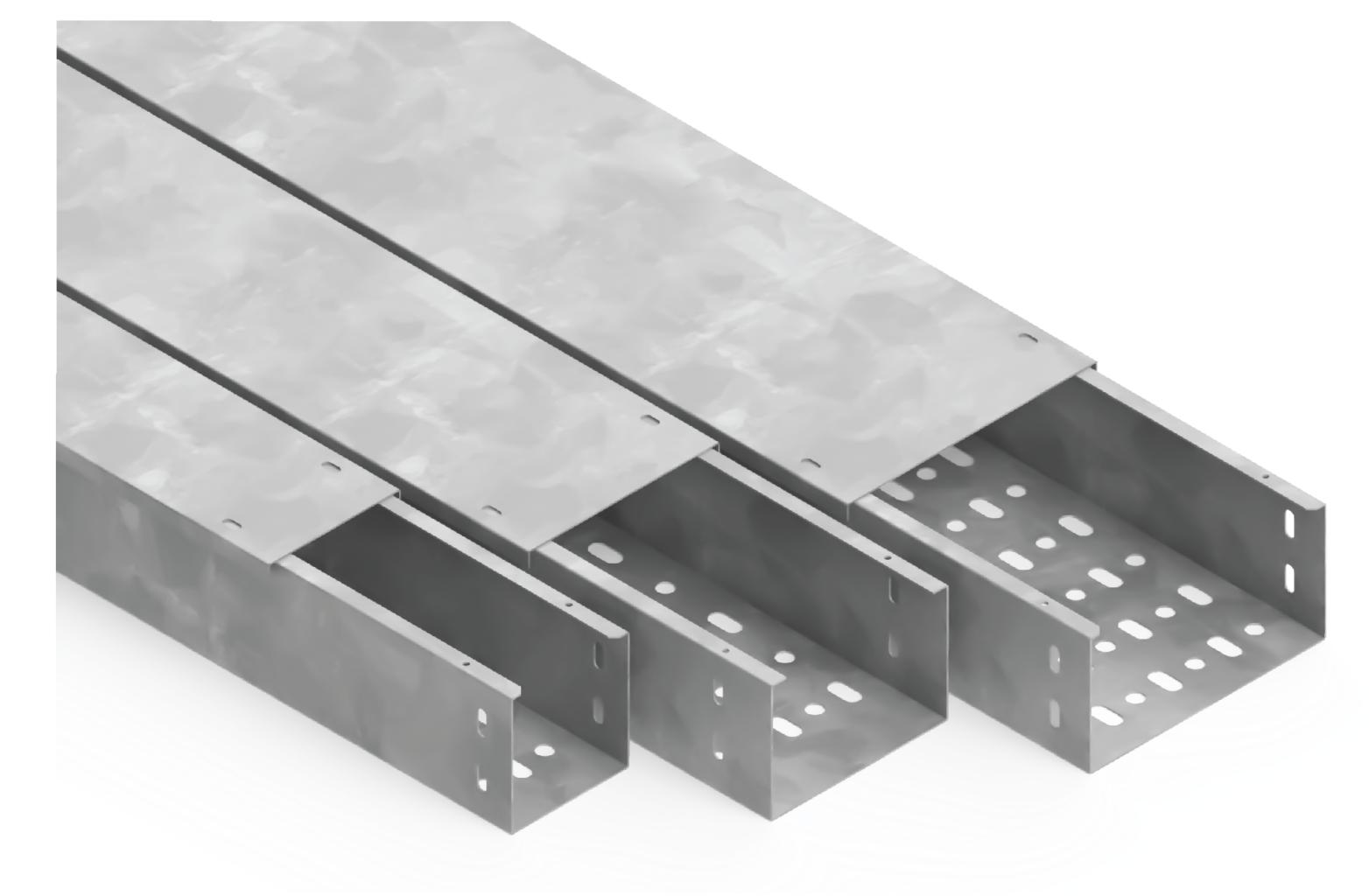

Cable Tray คือรางที่มีลักษณะเป็นแบบเจาะรู (Perforated) ซึ่งส่วนใหญ่จะไม่มีฝาปิด (หรือมีแค่บางส่วน)

• ลักษณะเด่น: เน้นการวางสายเคเบิลขนาดใหญ่จำนวนมาก ติดตั้งและซ่อมบำรุงง่าย
• การระบายอากาศ: ดีเยี่ยม เนื่องจากอากาศถ่ายเทได้รอบทิศทาง
• ประเภทสายที่ใช้: เหมาะสำหรับสาย Power ขนาดใหญ่ เช่น NYY หรือ CV
• ข้อจำกัดทางสเปก: การวางสายต้องเป็นระเบียบ และมักใช้ในพื้นที่ที่ต้องการการระบายความร้อนสูง เช่น ห้องเครื่องหรือแนวเดินสายหลัก (Main Feeder)

✅ตารางเปรียบเทียบความแตกต่าง

	Wireway	Cable Tray
โครงสร้าง	รางปิดมิดชิด มีฝาปิดล็อค	รางแบบเปิด (เจาะรู)
การระบายอากาศ	ต่ำ (สะสมความร้อนง่าย)	สูงมาก
ความจุสาย (Fill Ratio)	สูงสุด 20% ของพื้นที่ราง	ขึ้นอยู่กับประเภทและการจัดวางสาย
ความทนทานต่อสภาพแวดล้อม	กันฝุ่นและสิ่งแปลกปลอมได้ดี	เน้นความแข็งแรงและการรับน้ำหนัก
การบำรุงรักษา	ต้องเปิดฝาทั้งแนว	ตรวจเช็คสายได้ง่ายด้วยสายตา

🤩เทคนิคการเลือกใช้ให้ “ผ่านงานสเปก”

หากคุณต้องเป็นคนตัดสินใจเลือก หรือเขียนสเปกงานส่งลูกค้า ให้พิจารณา 3 ปัจจัยหลักนี้:

1. ดูประเภทของสายไฟ (Cable Type)

• ถ้าใช้สายไฟย่อยจำนวนมาก (เช่น สาย THW ในงานคอนโทรล) Wireway คือคำตอบ
• ถ้าใช้สายเมนขนาดใหญ่ที่ต้องการการระบายความร้อน (เช่น สาย CV ในงาน Power) Cable Tray จะผ่านสเปกได้ง่ายกว่า

2. สภาพแวดล้อมของจุดติดตั้ง

• ภายในอาคาร/ออฟฟิศ: มักใช้ Wireway เพื่อความเรียบร้อยและป้องกันหนูกัดสายไฟ
• โรงงานอุตสาหกรรม/Outdoor: หากอยู่ภายนอกควรใช้ Cable Tray (โดยเฉพาะแบบ Hot-Dip Galvanized) เพื่อป้องกันสนิมและการกัดกร่อน และระบายความร้อนจากแสงแดด

3. การเคลือบผิว (Finishing) ตามสเปก

• Aluzinc / Electro-Galvanized: เหมาะสำหรับงานภายในทั่วไป ราคาประหยัด
• Hot-Dip Galvanized (HDG): หากสเปกงานระบุว่าติดตั้งใกล้ทะเลหรือพื้นที่ที่มีความชื้นสูง ต้องเลือกแบบชุบกัลวาไนซ์ร้อนเท่านั้นถึงจะผ่านสเปก

✨การเลือก Wireway หรือ Cable Tray ไม่ได้มีแบบไหนดีกว่ากันแบบเบ็ดเสร็จ แต่ขึ้นอยู่กับ “ประเภทสาย” และ “พื้นที่ติดตั้ง” เป็นหลัก หากคุณต้องการงานที่ปลอดภัยและผ่านการตรวจรับ 100% อย่าลืมคำนวณพื้นที่หน้าตัดสาย (Fill Capacity) ให้ถูกต้องตามมาตรฐาน วสท. ด้วยนะ
